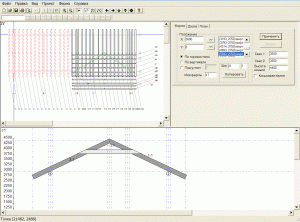

Программа TheRoof имеет интерфейс очень схожий с интерфейсом в программе LogHouse. Рассмотрим его более подробно. Рабочее поле экрана разбито на три окна.

В первом отображается план стропильных ферм. Пользователь может привязываться к импортируемому из LogHouse плану сруба, либо проектировать стропила с «чистого листа». Можно перемещать стропильные фермы, выделять отдельные фермы из группы в самостоятельные конструкции.

В нижнем окне можно подробно рассмотреть конструкцию любой фермы. Пользователь может добавить или удалить доски, изменить их окончания, переместить или развернуть их и т.д. При этом проектировщик может привязываться к направляющим, часть из которых рисуется автоматически, а другая часть может задаваться вручную.

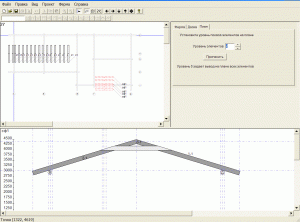

В третьем окне отображается подробная информация о выделенном объекте. Например, если Вы выделили какую-либо ферму в первом окне, то Вы получите всю необходимую информацию по данной ферме. Если Вы выделили доску в нижнем окне, то соответственно можете просмотреть и изменить данные по этой доске. Обратите внимание на то, что при выделении какого либо окончания доски, активизируется панель управления в верхней части экрана. Используя эту панель Вы можете подрезать окончание нужным образом, переместить его, удлинить, отзеркалить, скопировать, разрезать и т.д. Вкладка «План» позволяет вывести в первом окне только те доски стропильных ферм, которые относятся к заданному уровню. Например, Вы заранее отнесли все ригели к уровню 2. В этом случае Вы можете просмотреть на плане ферм их расположение. Аналогично можно увидеть только лаги, стойки и т.д. Уровень показа 0 позволяет вывести на экран все детали всех ферм.
